Диагностика и ремонт турбин

Замена рем. комплекта в Минске

Ремонт турбин в Минске

Виды турбин условно можно разделить на два типа:

  • Турбина с "геометрией" (механизм изменения геометрии потока отработавших газов (англ. VNT)
  • Турбина без "геометрии"

Турбина с изменяемой геометрией потока выхлопных газов – усовершенствованный вид турбокомпрессора, параметры которого управляются электроникой.

Система наддува с применением турбины с изменяемой геометрией потока выхлопных газов придумана как вариант борьбы с турбоямой: ощутимым провалом при работе турбины на низких оборотах.

Сколько стоит ремонт турбин?

  • Визуальная диагностика турбокомпрессора с проверкой вакуумного клапана Бесплатно
  • Настройка актуатора 80 BYN
  • Чистка механизма изменяемой геометрии (включает настройку на стенде) 210 BYN
  • Стандартный ремонт (замена рем. комплекта) 370 BYN
  • Капитальный ремонт / замена картриджа (в стоимость не включена замена механизма изменяемой геометрии и актуатора) 520 BYN
  • Проверка электронного клапана 40 BYN
  • Ремонт сервопривода турбокомпрессора 260 BYN
  • * расчёт представлен для турбин стандартной категории


Какие этапы восстановления турбины?

Предварительная диагностика турбины

  • внешний осмотр турбины на наличие внешних механических повреждений деталей
  • наличие следов утечек масла из турбины
  • проверка люфтов ("шатка" вала турбины) турбины
  • проверка актуатора

Имея информацию со слов клиента о признаках неисправности турбины, можно сделать вывод о том, имеет ли турбина отношение к указанным неисправностям.

Когда предварительная бесплатная диагностика турбокопрессора проведена, принимается решение о необходимости полной разборки турбины для последующего ремонта. Нередко на этом этапе турбина признается исправной.

Разборка турбины, окончательная диагностика и дефектовка деталей

На данном этапе производится:

  • частичная разборка турбины (производится например, для чистки "геометрии" турбины или ее замены, замены корпуса турбины и т.д.)
  • полная разборка
  • устанавливаются причины выхода из строя турбокомпрессора
  • формируется цена ремонта

Очистка деталей

На данном этапе производится:

  • предварительная мойка деталей. Моечная машина MW-CAST компании CASTOR Unia Gospodarcza Sp.zo.o.

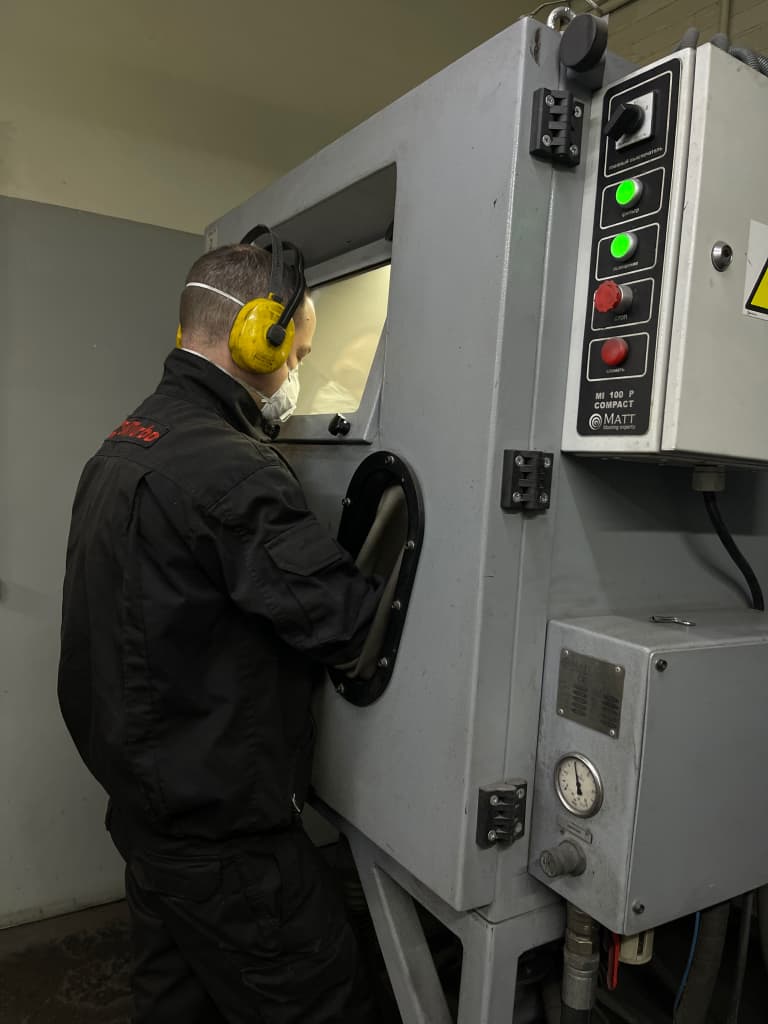

  • абразивная очистка деталей. Абразивоструйные кабины MG и MI компании Matt Blasting Experts. Обработка производится стальной и стеклянной дробью.
  • окончательная очистка обработанных деталей в мойке высокого давления SPRAY-CAST MP компании CASTOR Unia Gospodarcza Sp. z o.o.

Слесарные работы

На данном этапе производится:

  • высверливание заломанных шпилек
  • калибровка резьб
  • ремонт корпуса турбины и т.п.

Сборка турбокомпрессора

На данном этапе производится:

  • замена отбракованных деталей

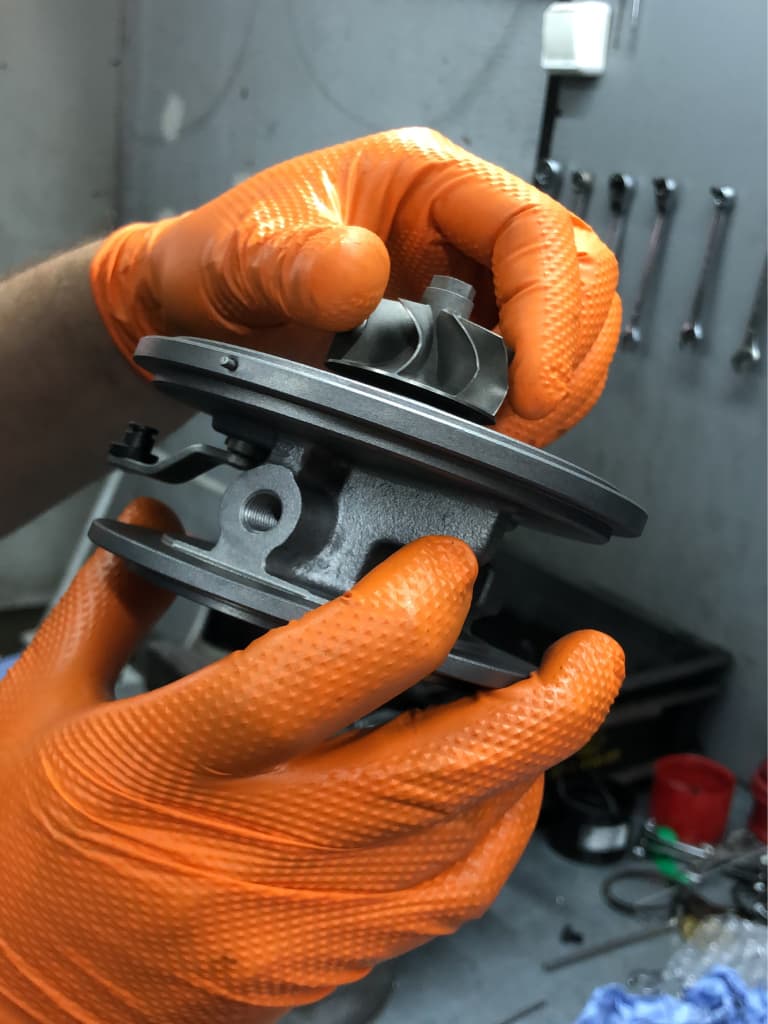

  • сборка картриджа
  • балансировка и испытания картриджа. Высокоскоростные балансировочные стенды TCA PRO V2 компании TurboClinic и CMT-48 VSR BIG TWIN компании CIMAT Balancing Machines. Балансировка и испытания производятся с частотой вращения вала турбокомпрессора до 250000 об/мин
  • окончательная сборка турбокомпрессора

Регулировка исполнительного механизма (настройка турбины):

На данном этапе производится:

  • для турбин без "геометрии" настройка клапана "вест-гейт" (регулировка актуатора)

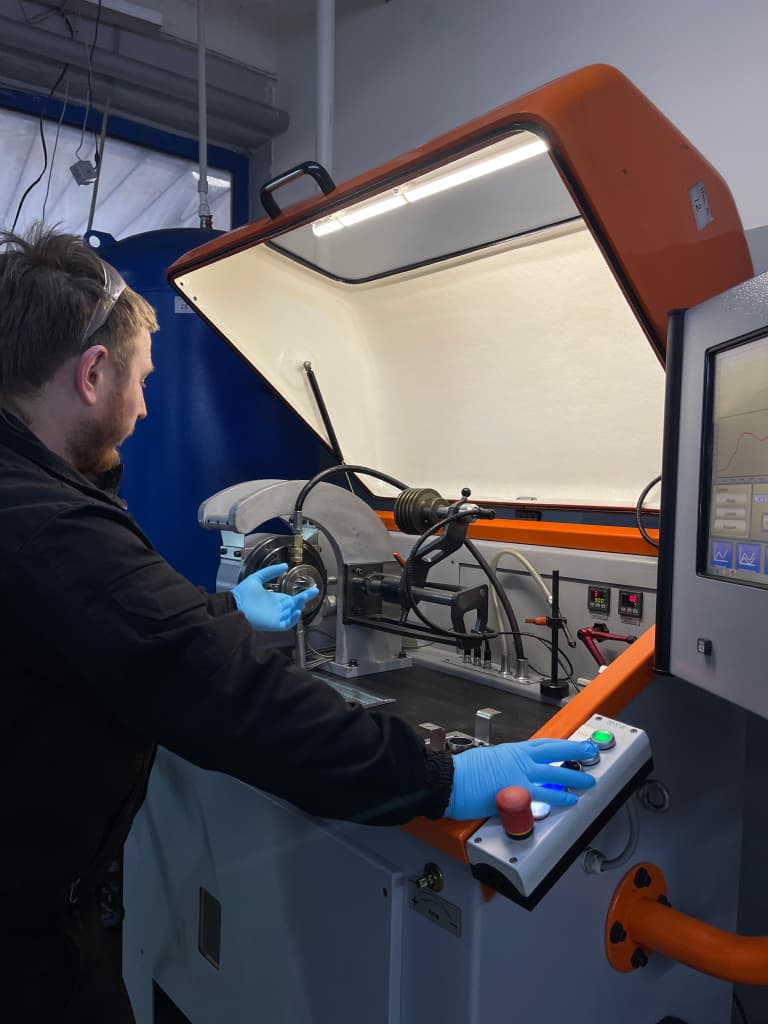

  • для турбин с VNT настройка турбины на стенде (регулировка "геометрии"). Стенд для настройки турбокомпрессоров с "изменяемой геометрией" VNT ANALYZER компании TurboClinic.

Данный стенд имитирует прохождение отработавших газов через турбину на автомобиле и позволяет настроить ее по заводским параметрам. Европейские компании-гиганты (такие как Mellett и т.п.) используют VNT ANALYZER на завершающем этапе при изготовлении и восстановлении турбокомпрессоров.

Выходной контроль и упаковка

На данном этапе производится:

  • дополнительная проверка люфтов
  • отсутствие посторонних звуков при вращении ротора турбины и т.д.
  • контроль зажатия крепежных элементов
  • нанесение гарантийных меток
  • установка заглушек
  • упаковка турбины (протоколы испытаний и гарантийный талон с рекомендациями прилагается).
